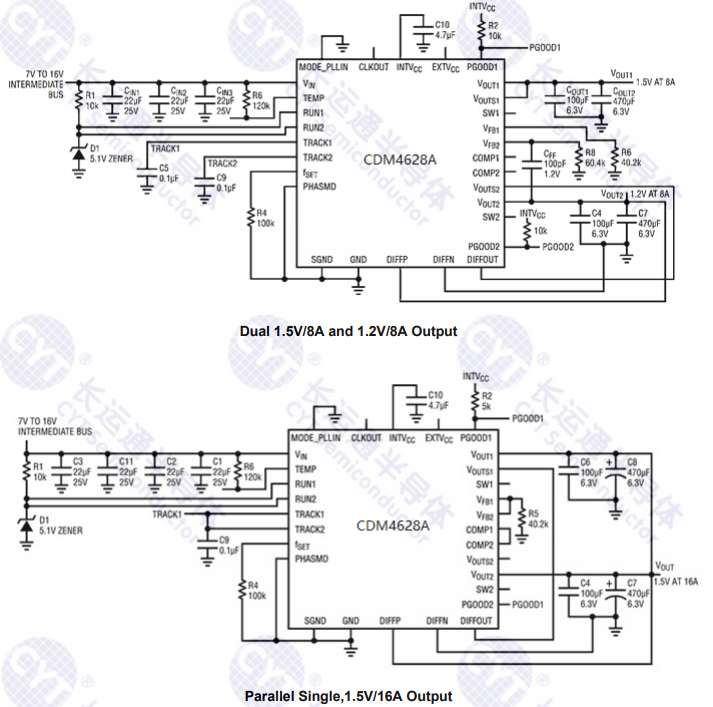

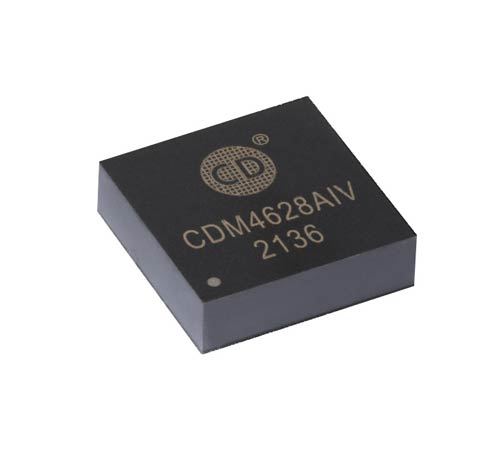

CDM4628A是一款獨立雙通道8A或 單通道16A輸出的降壓式DC/DC微模塊 穩壓器。模塊內置開關控制器、功率FET、 電感器和配套元件，外部?jī)H需少量濾波/ 保持電容器及電阻即可構成完整的降壓 式雙路輸出DC/DC穩壓器。模塊輸入電壓范圍4.5V～26.5V，通過一個外置取樣電阻可在0.6V～5.5V范圍設置輸出電壓。模塊支持外部頻率同步、多相串并 聯、突發模式和輸出電壓跟蹤及排序操 作。模塊具有一個內置的溫度檢測二極 管以提供溫度監測功能。故障保護功能 包括過壓和過流保護。

獨立雙通道輸出

雙通道8A或單通道16A輸出

寬輸入電壓范圍：4.5V～26.5V

輸出電壓范圍：0.6V～5.5V ±1.0%的反饋電壓基準 差分遙測放大器

電流模式控制/快速瞬態響應 可調開關頻率

過流折返式保護 多相均流并聯應用 頻率同步

內部溫度檢測二極管輸出 可選擇突發模式操作 軟啟動/電壓跟蹤 輸出過壓保護

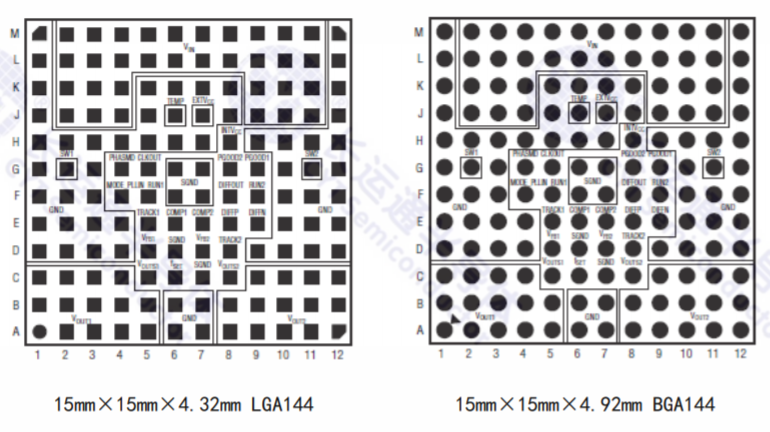

封裝尺寸：

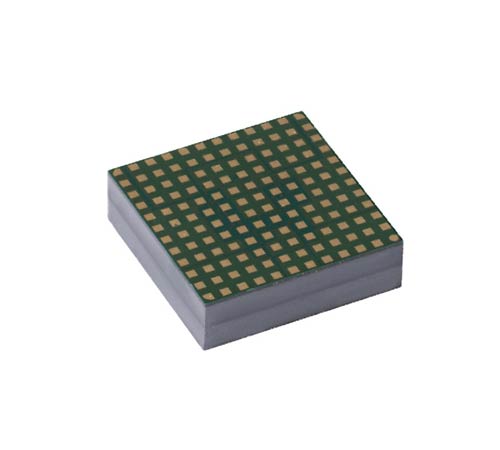

15mm ×15mm ×4.32mm LGA144

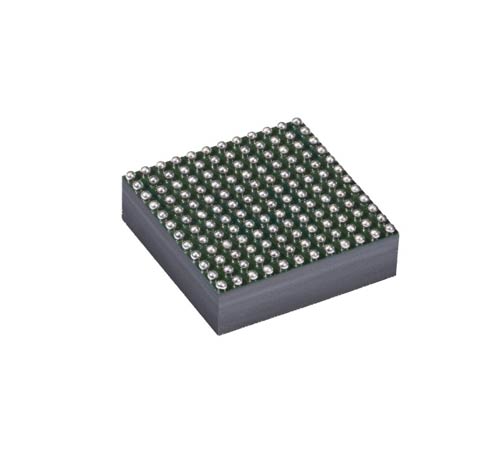

15mm ×15mm ×4.92mm BGA144

應用領域

電信和網絡設備

存儲卡和ATCA卡

工業設備
